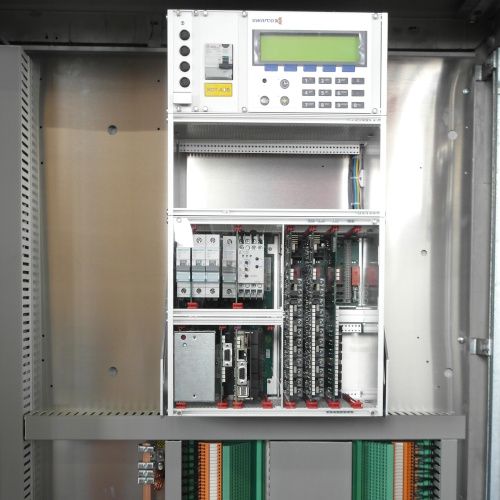

ACTROS. ALPHA.FIX
Designad och optimerad speciellt för användning på mindre och medelstora trafikkorsningar
Den nya ACTROS.alpha.fix är den senaste versionen av trafikstyrningsfamiljen och är designad och optimerad
speciellt för användning på mindre och medelstora trafikkorsningar. Det är ett perfekt tillskott till den välkända ACTROS-familjen.
Tack vare den kompakta designen kräver ACTROS.alpha.fix endast ett minimum av energi och utrymme. Den är baserat på
kända funktioner hos ACTROS-familjen, till exempel enkelt underhåll, stabilitet och trygghet för investeringar tack vare kompatibilitet. Dessutom stöds alla kända ACTROS-gränssnitt. Dessa inkluderar till exempel OCIT®, ACTROS.connect, canto®, samt kontrollkärnor och perifera komponenter (TOPic-färdig, prioritering av kollektivtrafik, blindklarering).
48 oberoende omkopplingsbara och övervakningsbara utgångar är tillgängliga för moderna, energibesparande 40V-LED-signalhuvuden för implementering av trafikteknik. Information kan läsas in och begäranden kan växlas via 32 ingångar och 16 utgångar.
Styrenheten är integrerad direkt i hyllan och ger full tillgång till driftsparametrar. Dessutom har användaren en översikt via den grafiska displayen. Att slå på och stänga av, manuell drift och växlingsprogram och kontrollnivåer är bara några av de alternativ som är tillgängliga för användaren.
Med ACTROS.alpha.fix, fortsätter LISA + eller Java, som det beprövade språket i ACTROS-familjen, att användas.
FÖRDELAR
- Minimal storlek i skåpets standardstorlek 1-skåp, eller alternativt i storlek 2-skåpet.
- Integrerad 40V-toroidformad kärntransformator med inströmsbegränsning
- Enkel utbyggbarhet tack vare gratis 3 HE ställutrymme
- Enkel installation, eftersom terminalerna permanent tilldelas utgångarna
- Anslutning av utomhusinstallationen på optimerade terminalaggregat direkt till spänningsfjäderklämmor
- Fyra terminaler finns tillgängliga per lamp-utgång
- Dimensionerad för 40V-LED-signalhuvudspänning
- Använder de beprövade elektroniska sammansättningarna i ACTROS-familjen
- Fullt ACTROS-kompatibel tack vare ACTROS.fusion-teknik
- Klar att använda storlek 2 monteringsplatta säkerställer snabb ersättning på plats
- Säkerhet enligt DIN EN 50556 och SIL 3 EN 61508
Teknisk information
| HÖLJE (TILLVAL): | |
| Standardskåp med / utan EVU-komponent EVU-komponent | Storlekar 0, 1, 2 enligt DIN 43629 Avsnitt 1, IP54 |
| Trafikstyrningens storlek (BxHxD) | 190 x 420 x 200 mm |
| ELEKTRONISKA KONTROLLER: | |
Max. antal signalgrupper | 48 |
Max. antal lamputgångar | 48 |
Antal I/O | 32 ingångar, 16 utgångar |
Detektorer | anslutning också möjlig via CAN-Bus |
Trafikteknikstyrning | Fasttidsprogram, klockstyrning, signalgrupporienterad och fasorienterad |
Styrning för centraliserad drift / gränssnitt | OCIT V1.1, V2.0 och V3.0 samt profil 2 och profile 3, |
Cykel för trafikteknik | 0,5 s, 1 s |
| Tidskälla | DCF77, GPS, NTP (via centraliserat gränssnitt) |
| Signalsekvens | Fritt programmerbar, standard enligt RiLSA R |
| Lokal kollektivtrafik | 09 telegram i enlighet med standard VÖV 04.05.1 |
| Signalbrytare | Inställning i felsäker teknik, ström- och spänningsövervakning för alla lamp- utgångar enligt DIN VDE 0832, avsnitt 100 och RiLSA |
| PRESTANDA ELEKTRONIK: | |
| Max. strömförbrukning utan lampeffekt | 74 VA |
| Nätspänning | 230 V (-15 ... +10%) |
| Nätfrekvens | 50 Hz (-5 ... +5%) |
| Tillåtna LED-signaleringsspänningar | 40 V OCIT |
| Lampans utgång per signalutgång | 1 - 40 W |
| Max. lampans utgång per trafikstyrning | 400 W |
| MILJÖFÖRHÅLLANDEN: | |
| Temperaturintervall | |
| CERTIFIERING: | |
| TÜV Rheinland | DIN VDE 0832-100: 2010, DIN VDE V 0832-110: 2013, DIN V VDE V 0832-500: 2008, EN12675: 2015, SIL3 enl. EN 61508 (Del 1 till 7): 2010, EN50556: 2011 |
